Коли в кімнаті не вистачає розетки саме там, де зручно заряджати телефон біля ліжка чи вмикати торшер, рука тягнеться до інструментів. Лінія від вимикача світла часто стає рятівним колом — без штроблення стін і нових кабелів додаємо точку живлення. Цей трюк рятує в старих квартирах, де проводка ховається за товстими шпалерами, а час на ремонт обмежений. Головне — розібратися в схемах, бо один невірний контакт може перетворити зручність на іскри.
Така модифікація не просто економить час, а й додає функціоналу: уявіть, як вимикач контролює лампу, а розетка поруч завжди готова для гаджетів. За даними електриків, понад 60% дзвінків про “проблеми з розетками” пов’язані з саморобними підключеннями без перевірки навантаження. Розберемо все по поличках, від інструментів до фінальної перевірки.
Що знадобиться: інструменти та матеріали
Перед початком зберіть арсенал, ніби готуєтеся до невеликої експедиції. Без якісних інструментів робота затягнеться, а ризик помилок зросте. Ось базовий набір, перевірений на практиці.
- Індикаторна викрутка або мультиметр — для пошуку фази, без них не чіпайте нічого.
- Пасатижі, бокорізи та стриппер — знімають ізоляцію чисто, без пошкоджень жил.
- Діелектричні рукавиці та килимок — ізоляція рятує життя, особливо в сирих приміщеннях.
- Перфоратор з буром 68 мм — для підрозетника, якщо стіна бетонна.
- Розетка, вимикач, WAGO-клеми або клемні колодки — обирайте IP44 для вологості, мідні контакти.
- Кабель ВВГнг 3х2,5 мм² — для розеток, не менше, бо навантаження до 3,5 кВт.
Після списку перевірте запас: дроту лиште 15 см у коробці на маневр. Якщо стара проводка алюмінієва, додайте перехідники — мідь з алюмінієм не дружать, окислюються швидко.
Безпека на першому місці: як підготуватися
Електрика не прощає поспіху — один дотик до фази під напругою, і м’язи застигають на хвилини. Спочатку вимкніть автомат у щитку, перевірте індикатором усі дроти в кімнаті. Навіть якщо світло згасло, торкніться викруткою — фаза може ховатися в сусідній жилі.
Працюйте вдвох: один тримає інструмент, другий стежить. У вологих зонах (ванна, кухня) використовуйте УЗО — воно відсікає витік струму за 0,03 секунди. За ПУЕ-2017, у побуті обов’язкове заземлення для розеток, інакше штраф від інспекції.

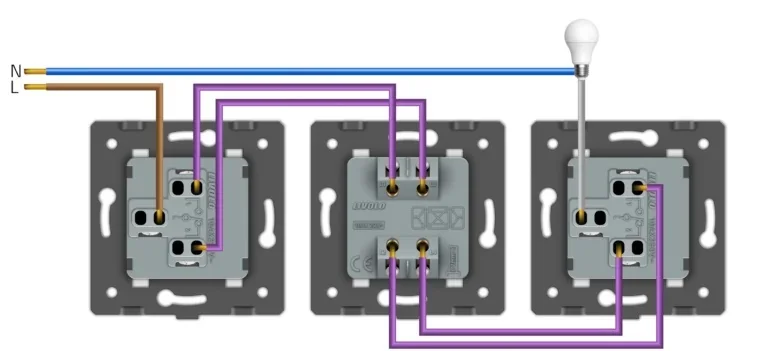

Основні схеми підключення розетки від вимикача
Схеми — серце роботи. Найпоширеніші дві: паралельна, де розетка незалежна, і послідовна, коли вимикач керує нею. Обирайте за потребами, але пам’ятайте про навантаження.
Паралельне підключення: розетка завжди жива
Фаза і нуль від розподільної коробки розгалужуються: одна гілка на вимикач-лампу, друга — на розетку. Ідеально для зарядок, бо не залежить від світла. У коробці WAGO-клеми з’єднують L (коричневий/чорний), N (синій), PE (жовто-зелений).
Послідовна схема: розетка керується вимикачем
Фаза йде на вхід вимикача, з виходу — на розетку і лампу. Зручно для нічника з USB, але не для потужних приладів — перевантаження спалить вимикач. Нуль прямий від коробки.
| Схема | Переваги | Недоліки | Навантаження |
|---|---|---|---|
| Паралельна | Незалежність, безпека | Завжди під напругою | До 16A |
| Послідовна | Контроль вимикачем | Ризик перевантаження | До 10A |
Таблиця за даними elektrovoz.com.ua. Джерело: ПУЕ-2017, глава 2.1. Для обох — перетин 2,5 мм² мідь.
Покрокова інструкція монтажу
- Розмітка та штроба. Вимкніть напругу. Перфоратором висверліть отвір під підрозетник на висоті 60-80 см від підлоги — норма для розеток. Штроба до коробки шириною 2 см.
- Протягніть кабель. Від коробки до вимикача/розетки — 3 жили. Зніміть ізоляцію на 1 см, зачистите.
- З’єднання в коробці. Фаза вхідна на клему L1, розгалуження на вимикач і розетку. Нуль і земля — прямі.
- Підключіть вимикач. Фаза на нижній контакт, вихідний дріт на верхній. Ніякого нулі!
- Розетка. L справа, N зліва, PE зверху. Затягніть гвинти, вставте в коробку.
- Перевірка. Увімкніть автомат, тестером шукайте фазу в розетці. Вставте лампу — клацає?
Цей процес займає годину, якщо руки з досвідом. У бетоні штроба — 20 хв, у гіпсокартоні швидше. Якщо стара проводка 1,5 мм², обмежте 1,5 кВт.
Типові помилки ⚠️
Багато хто плутає фазу з нулем — розетка гріється, іскрить. Завжди індикатор! Не заземлюють — пробій, і корпус б’є струмом. Перевантажують шлейф: чайник на 2 кВт спалить 10A вимикач. Скрутки без клем — окислюються за рік. Ігнор УЗО в кухні — витік від мийки, і біди не минати.
Ці пастки бачив сотні разів на виїздах — уникайте, і все буде гладко.
Норми ПУЕ та сучасні рекомендації
З липня 2025 напруга в розетках 230V ±10%, тож прилади з 220V працюють, але маркуйте. За ПУЕ-2017 (глава 2.1), розетки на 0,3-0,8 м, вимикачі 0,9-1,5 м від підлоги. Перетин для розеток — 2,5 мм² мідь, до 16A. Заземлення обов’язкове, контур PE нерозривний.
У новобудовах — 3-фазне, але для ліній вимикача вистачить одної. Для кухні/ванни — дифавтомат 30мА. Статистика: 40% пожеж від проводки через тонкі дроти (ДержНС України).
Така розетка перетворить вимикач на багатофункціональний хаб. Якщо сумніваєтеся — викличте майстра, але тепер ви озброєні знаннями для самостійної роботи.
