Перевірка конденсатора мультиметром дозволяє точно визначити його справність, виявивши пробій, обрив, втрату ємності чи підвищений струм витоку. Основні методи включають вимірювання в режимі ємності або опору після обов’язкового розряду компонента. Цей підхід працює як для початківців з базовим цифровим мультиметром, так і для досвідчених майстрів, які ремонтують електроніку, блоки живлення чи побутову техніку.
Процес вимагає дотримання полярності для електролітичних конденсаторів, вилучення елемента з плати для точності та інтерпретації результатів з урахуванням допусків ±10–30 %. Правильна діагностика запобігає повторним поломкам пристроїв і економить час на заміну справних деталей.
У посібнику розглянуто всі етапи — від візуального огляду до інтерпретації показників, — щоб кожен користувач міг провести перевірку впевнено та безпечно.
Що таке конденсатор і чому важливо вміти його перевіряти
Конденсатор накопичує електричний заряд між двома обкладками, розділеними діелектриком, і віддає його миттєво при потребі. У формулі ємності C = Q/U видно, що компонент визначає кількість накопиченої енергії залежно від напруги. У сучасній електроніці конденсатори працюють у фільтрах живлення, таймерах, імпульсних перетворювачах і стабілізаторах напруги.
Несправний конденсатор стає причиною 30–40 % відмов електронних пристроїв за даними сервісних центрів. Пробій призводить до короткого замикання, обрив — до відсутності фільтрації, а втрата ємності — до пульсацій у блоках живлення. Своєчасна перевірка мультиметром дозволяє діагностувати проблему ще до повної відмови техніки.
Мультиметр дає достатньо даних для 90 % випадків у побутовому ремонті. Для точніших вимірів ESR (еквівалентного послідовного опору) потрібен спеціальний прилад, але базові методи охоплюють більшість завдань.
Підготовка до перевірки: безпека та інструменти
Перед будь-якими діями вимкніть пристрій від мережі та переконайтеся, що конденсатор розряджений. Залишковий заряд навіть у невеликих елементах може сягати десятків вольт і пошкодити мультиметр або спричинити удар струмом. Використовуйте резистор опором 5–20 кОм потужністю 1–2 Вт, підключивши його на 5–10 секунд до виводів конденсатора.
Для потужних високовольтних конденсаторів (наприклад, у блоках живлення) застосуйте лампу розжарювання як навантаження. Після розряду виміряйте напругу мультиметром у режимі DCV — вона має бути близькою до нуля. Не торкайтеся виводів руками під час вимірювань, оскільки опір тіла впливає на результат.
Підготуйте цифровий мультиметр з режимами вимірювання опору (Ω) та ємності (F або CAP). Перевірте справність щупів і батарейки. Випаяйте конденсатор з плати, якщо можливо, або від’єднайте хоча б один вивід для мінімізації впливу паралельних елементів.
Типи конденсаторів та їх особливості при перевірці
Конденсатори поділяються на полярні та неполярні залежно від діелектрика та конструкції. Полярні, переважно електролітичні алюмінієві або танталові, мають чітко позначені плюсову та мінусову обкладки. Їх ємність сягає тисяч мікрофарад, але вони чутливі до зворотної полярності та старіння.
Неполярні — керамічні, плівкові (поліпропіленові, поліестерові) або слюдяні — працюють у високочастотних ланцюгах і не вимагають дотримання полярності під час підключення щупів. Керамічні стабільні, але мають меншу ємність, а плівкові відрізняються високою надійністю та низькими втратами.
Під час перевірки враховуйте маркування: на корпусі вказана ємність (наприклад, 1000 мкФ), робоча напруга (25 В) та допуск (M — ±20 %). Для полярних елементів плюсовий вивід часто довший або позначений смугою на мінусі.
| Тип конденсатора | Рекомендований метод перевірки | Особливості |
|---|---|---|
| Електролітичний (полярний) | Ємність + опір з полярністю | Чутливий до перегріву, здуття — перша ознака |
| Керамічний | Ємність або опір | Стабільний, низька ємність, рідко виходить з ладу |
| Плівковий | Ємність | Висока надійність, низькі втрати |
| Танталовий | Ємність + перевірка витоку | Компактний, але критичний до перенапруги |
Дані таблиці базуються на рекомендаціях виробників електронних компонентів. Після перевірки порівнюйте результати з номінальними значеннями, враховуючи допуск.
Візуальна діагностика перед вимірюваннями
Огляньте корпус конденсатора на здуття, витік електроліту, потемніння або тріщини. У електролітичних елементів здуття верхньої кришки — вірна ознака висихання або перегріву. Керамічні можуть мати мікротріщини від механічних пошкоджень.
Якщо візуальні дефекти присутні, конденсатор підлягає заміні без подальших вимірювань. Цей етап економить час і запобігає роботі з небезпечними елементами.
Методи перевірки конденсатора мультиметром
Основні способи — вимірювання ємності та опору. Кожен метод доповнює інший і дає повну картину стану компонента.

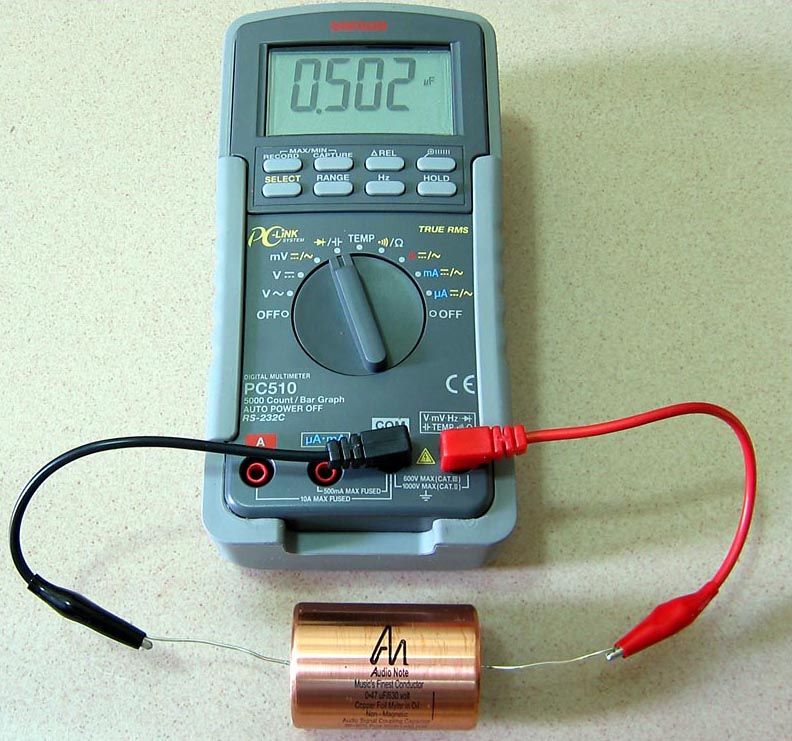

Перевірка в режимі вимірювання ємності
Увімкніть мультиметр у режим CAP (позначений двома паралельними лініями або буквою F). Встановіть діапазон, що перевищує номінальну ємність конденсатора. Підключіть щупи: червоний — до плюса (для полярних), чорний — до мінуса.
Прилад зарядить конденсатор малим струмом і розрахує ємність за формулою C = I × t / U. Якщо значення відрізняється від маркованого більше ніж на 15–20 % для електролітичних або 5–10 % для плівкових, конденсатор несправний. Показ OL означає перевищення діапазону або обрив.
Перевірка в режимі опору (омметра)
Переведіть мультиметр у режим Ω з найбільшим діапазоном (2 МОм або вище). Підключіть щупи з урахуванням полярності. У справного конденсатора опір спочатку низький, потім поступово зростає до нескінченності (OL), оскільки відбувається зарядка.
Процес пояснюється RC-ланцюгом: часова константа τ = R × C визначає швидкість росту опору. Якщо опір залишається нульовим — пробій. Якщо відразу нескінченний і не змінюється — обрив. Для неполярних конденсаторів порядок щупів не важливий.
Перевірка струму витоку
Зарядіть конденсатор від джерела напруги, близької до робочої, потім виміряйте падіння напруги через 10–30 секунд. Швидке зниження свідчить про підвищений витік. Цей метод особливо корисний для електролітичних елементів у чутливих ланцюгах.
Інтерпретація результатів та типові помилки
Типові помилки при перевірці конденсатора мультиметром
- Перевірка без розряду — пошкодження мультиметра або неточні показники через залишковий заряд.
- Вимірювання безпосередньо на платі без від’єднання хоча б одного виводу — вплив паралельних елементів спотворює результат.
- Ігнорування полярності для електролітичних конденсаторів — призводить до неправильної зарядки та помилкових висновків.
- Використання мультиметра без режиму ємності лише для малих конденсаторів (менше 0,25 мкФ) — зарядка відбувається надто швидко, результат ненадійний.
- Недотримання діапазонів — мультиметр показує OL або неточні значення.
- Перевірка гарячого конденсатора відразу після роботи пристрою — температурні зміни впливають на ємність.
Уникнення цих помилок підвищує точність діагностики на 80–90 %.
Особливості перевірки конденсатора на платі
Повна перевірка в ланцюзі можлива лише приблизно. Від’єднайте один вивід, щоб розірвати паралельні шляхи струму. Для швидкої оцінки використовуйте режим прозвінки, але пам’ятайте про можливі помилки через інші компоненти.
У складних пристроях (материнські плати, джерела живлення) краще випаяти елемент повністю. Сучасні мультиметри з функцією REL дозволяють відняти ємність щупів для точних вимірювань малих значень.
Поради для точної та безпечної роботи
Для конденсаторів ємністю менше 0,25 мкФ режим опору дає ненадійні результати — краще використовувати спеціальний LCR-метр. Завжди порівнюйте показники з номіналом, враховуючи температурний коефіцієнт і вік компонента.
У практиці ремонту блоків живлення комп’ютерів або телевізорів перевірка мультиметром виявляє 85 % несправних конденсаторів ще до повної відмови. Якщо елемент проходить тест, але пристрій працює нестабільно, перевірте ESR спеціальним тестером.
Зберігайте конденсатори в сухому місці при кімнатній температурі, щоб уникнути передчасного старіння. Регулярна профілактична перевірка в потужних пристроях подовжує термін їхньої служби.
