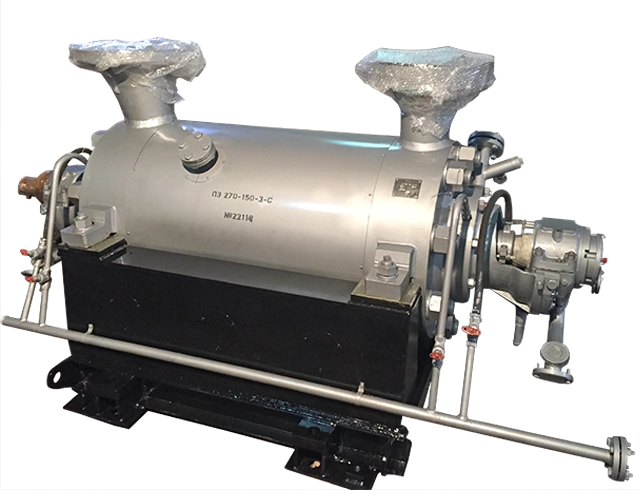

Служби головного енергетика на промислових підприємствах і ТЕЦ регулярно стикаються із завданням оновлення основних фондів. На тлі активного впровадження нових розробок живильний насос пе 270 150 продовжує утримувати позиції лідера у своєму сегменті. Цей агрегат став еталоном для парових котлів середньої та високої потужності завдяки високій надійності та продуманій конструкції.
Ідеальна відповідність параметрам котлоагрегатів
Феноменальна популярність цієї моделі пояснюється її абсолютною синхронізацією з тепловими схемами поширених котельних установок (зокрема, котлів серії Е, ГМ і ТП). Номінальні характеристики агрегату забезпечують такі показники:
- Об’ємна подача середовища становить 270 кубометрів живильної води на годину.
- Розвиваний напір досягає 1500 метрів водяного стовпа (150 кгс/см²).
Інженерам не потрібно перераховувати діаметри підвідних комунікацій або змінювати гідравлічний режим станції. Новий агрегат ідеально стає на місце застарілого обладнання, виключаючи витрати на масштабне перепроектування.
Високий ступінь стандартизації приєднувальних фланців і опорних кронштейнів прискорює проведення будівельно-монтажних робіт. Модернізація живильного вузла може відбуватися в рамках планової зупинки енергоблока без зриву термінів введення обладнання в промислову експлуатацію.
Багатоступенева конструкція: надійність на високих тисках
Підвищення тиску до 150 атмосфер здійснюється завдяки секційній структурі, де послідовно встановлені робочі колеса. Потік робочого середовища проходить від однієї ступені до іншої, поступово нарощуючи напірну характеристику.
Така інженерна концепція дозволяє розподілити загальне гідравлічне навантаження рівномірно по всіх секціях. Зменшення перепадів тиску між сусідніми ступенями знижує внутрішні перетікання рідини, стабілізує гідродинаміку та підтримує високий рівень ККД протягом усього міжкапітального періоду.
Секційна система відрізняється високою ремонтопридатністю. При виявленні локального зносу однієї зі ступенів під час капітального ремонту не потрібно замінювати весь насосний блок — достатньо встановити новий комплект робочих коліс або ущільнювальних кілець конкретної секції, що значно економить ремонтний бюджет.
Сучасна реінкарнація: нові ущільнення та матеріали
Віддаючи данину класичній компоновці, виробники безперервно вдосконалюють внутрішнє наповнення ПЕ 270-150. Габаритні та приєднувальні розміри залишаються незмінними, що гарантує повну взаємозамінність, проте якість комплектуючих вийшла на новий рівень:
- На зміну сальниковій набивці прийшли одинарні та подвійні торцеві ущільнення картриджного типу.
- Ротори, робочі колеса та вали виготовляються з хромистих сталей, стійких до ерозійного зносу.
- Корпусні деталі проходять ультразвуковий контроль на відсутність внутрішніх мікротріщин.
Це дозволяє відмовитися від постійного підтягування сальників і мінімізувати технологічні витоки знесоленої води. Використання сучасних полімерних і графітових матеріалів у парах тертя торцевих ущільнень суттєво знижує знос вала та запобігає утворенню глибоких задирів на захисних втулках.
Балансування осьового зусилля (гідроп’ята)
Критично важливий вузол, що забезпечує витривалість обладнання в умовах постійних надвисоких навантажень, — гідравлічна п’ята (балансувальний диск). Через колосальний тиск середовища, що перекачується, на роторі виникають осьові сили в десятки тонн, які прагнуть зсунути вал у бік всмоктувального патрубка.
Гідроп’ята працює за рахунок тиску самої подаваної води, створюючи протидіюче зусилля та утримуючи ротор у нейтральному положенні. Це повністю знімає критичні механічні навантаження з опорно-упорних підшипників, захищаючи їх від передчасного зношування.
Додатковий запірний зазор розвантажувального пристрою компенсує лінійні розширення вала при різких скиданнях або наборі температури котельної води, гарантуючи збереження геометрії внутрішніх каналів.
Модернізація живильного вузла котельні з використанням перевіреного часом ПЕ 270-150 — це ефективний шлях оновлення інфраструктури. Заміна зношеного обладнання на сучасну модифікацію цієї ж серії дозволяє заощадити бюджет на будівельно-монтажних роботах, забезпечивши при цьому бездоганну надійність парових котлів на десятиліття вперед.
