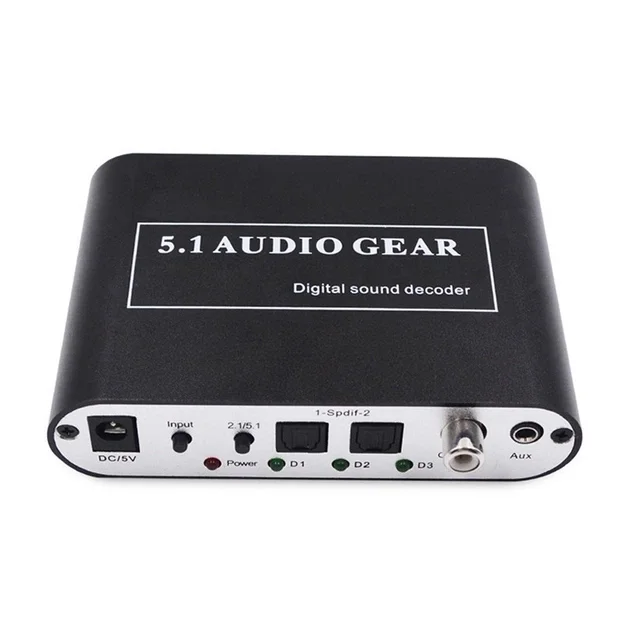

Цифровий сигнал пульсує нулями та одиницями, ніби серцебиття комп’ютера, але справжня магія починається, коли цей код оживає в аналоговій формі – хвилі звуку, що ллється з колонок, або плавний рух сервомотора в промисловій лінії. ЦАП, або цифро-аналоговий перетворювач, стоїть на варті цього переходу, перетворюючи сухі біти на живі сигнали. Без нього сучасні гаджети просто мовчали б, а системи керування зупинилися б на півдорозі.
Уявіть автомобіль, де цифрова панель керування перетворює команди з мікроконтролера на аналогові імпульси для датчиків тиску шин – ось де ЦАП грає ключову роль. Або в студії звукозапису, де 24-бітний потік з DAW стає теплим вокалом через якісний чіп. Ці перетворювачі еволюціонували від громіздких лампових схем до крихітних інтегральних мікросхем, які вміщують мільйони операцій на секунду.
Історія розвитку: від ламп до наночипів
Перші кроки ЦАП сягають 1920-х, коли інженери експериментували з дискретними рівнями напруги для телеграфії. У 1954 році фірма Radiation Inc. побудувала один з перших практичних пристроїв для військових радарів – ваги з потенціометрами, де кожен біт механічно змінював опір. До 1968 року Analog Devices випустила ADC08 – першу монолітну інтегральну схему ЦАП, яка революціонізувала електроніку.
1970-ті принесли R-2R архітектуру, натхненну резисторними драбинками, що дозволило точніше зважувати біти. У 1980-х delta-sigma моделі з’явилися для аудіо, зменшивши шум квантування. Сьогодні, у 2025-му, чіпи досягають 32-бітної розрядності та частот понад 1 МГц, завдяки прогресу в CMOS-технологіях. Ринок аудіо DAC оцінюється в мільярди доларів, з ростом на 8% щорічно через стримінг і Hi-Res аудіо (дані з галузевих звітів Analog Devices та ESS Technology).
Принцип роботи: як біти стають хвилею
На вході ЦАП отримує цифровий код, скажімо, 16-бітне PCM: послідовність чисел від 0 до 65535. Цей код інтерполюється – додаються проміжні значення для плавності. Потім йде квантування: кожен біт активує ключі, що пропускають струм або напругу з точністю до мілівольт.
Вихідний сигнал – сходинковий, з “нульовими порядками” (zero-order hold), які фільтруються низькочастотним ФНЧ, перетворюючи на гладку синусоїду. Шум квантування ховається за межами смуги (за теоремою Найквіста), а джиттер – фаза jitter – мінімізується буферами. У delta-sigma це виглядає як надшвидкий 1-бітний потік, де тривалість імпульсів кодують амплітуду.
Простіше кажучи, ЦАП – це алхімік: бінарний “рецепт” стає аналоговим “напитком”. Точність залежить від розрядності: 16 біт дають 96 дБ динаміки, 24 – вже 144 дБ, як тиха кімната в студії.
Основні типи архітектур ЦАП
Кожен тип ЦАП – як інструмент у оркестрі: R-2R для точності, delta-sigma для швидкості. Ось ключові.
R-2R: класична резисторна драбинка
Серце – матриця резисторів R і 2R, де біти вмикають струми, зважені як 1/2, 1/4, 1/8. Сума на виході операційного підсилювача дає напругу. Перевага: лінійність, низький джиттер. Недолік: чутливість до розкиду резисторів (0.01% точність коштує дорого). Ідеально для Hi-Fi, де “теплий” звук важить більше за гігагерци.
Delta-Sigma: передискретизація та шумоформування
Один біт пульсує на мегагерцах, формуючи форму хвилі шириною імпульсів. Інтегратор + компаратор + зворотний зв’язок ховають шум у високочастотний діапазон, ФНЧ чистить. Сучасні – 5-7 порядків, з DNR 130+ дБ. Дешево, компактно, панує в смартфонах. Але дешеві моделі “розмазують” атаку транзієнтів.
Інші: PWM, сегментовані та гібридні
PWM (широтно-імпульсний) модулює ширину пачки для низькочастотних сигналів, популярний у класі D підсилювачах. Сегментовані комбінують термометр-код (для молодших бітів) з бінарним, зменшуючи нелінійності. Гібриди, як у ESS Sabre, міксують все для 32-біт/8-канал.
Перед порівнянням типів ось таблиця ключових параметрів:
| Тип ЦАП | Переваги | Недоліки | Типові застосування |
|---|---|---|---|
| R-2R | Висока лінійність, натуральний звук | Дорого, чутливе до компонентів | Hi-End аудіо, вимірювання (uk.wikipedia.org) |
| Delta-Sigma | Низька вартість, високий SNR | Джиттер у транзієнтах | Смартфони, стримінг |
| PWM | Ефективність енергії | Високі частоти спотворень | Підсилювачі, авто |
Після таблиці: R-2R лишається еталоном для аудіофілів, але delta-sigma домінує за обсягом виробництва – 90% ринку чіпів.
Ключові характеристики та як їх читати
SNR (сигнал/шум) – динамічний діапазон, мінімум 110 дБ для аудіо. THD+N – гармоніки + шум, <0.001%. Розрядність: 24 біт для CD-якості, 32 для DSD512. Частота дискретизації fs до 768 кГц. Джиттер менше 200 фс – запорука чистоти басу та верху.
У реальності перевірте даташити: ESS ES9039PRO хвалиться DNR 132 дБ, AK4499EX – velvet sound з THD -122 дБ.
Застосування: від навушників до заводів
У аудіо ЦАП – душа плеєра, перетворює FLAC на вібрацію мембрани. У авто: керування двигуном, infotainment з 8-канальними чіпами. Промисловість: точне позиціонування роботів, де 16-біт вистачає для міліметрів. Мед: ультразвук, де delta-sigma генерує аналогові форми для зондування тканин.
У 2025-му ЦАПи в IoT пристроях обробляють сенсорні дані, у VR – просторове аудіо. Навіть у дронах: стабілізація камери через аналогові серво.
Типові помилки при виборі та використанні ЦАП 🚫
- Ігнор джиттера: Дешевий USB вводить шум від ПК – вирішуйте ізопером або оптичним вхідом. Ви не повірите, але це краде 20% деталізації!
- Гнаться за бітами без fs: 32-біт на 44 кГц гірше 24/192 – балансуйте під контент.
- Забуває про вихідний струм: Для 300 Ом навушників потрібен потужний буфер, інакше звук “душить”.
- Не фільтрувати: Zero-order hold створює синці, обирайте ЦАП з цифровим ФНЧ.
Ці пастки коштували мені годин тестів – уникайте, тестуючи з знайомими треками як басовий дрон Tool.
Сучасні приклади чіпів та пристроїв 2025
ESS Sabre ES9039PRO – флагман з 8-каналами, MQA, ідеал для AV-ресиверів. AKM AK4499EX після пожежі 2020 повернувся теплішим звучанням, SNR 132 дБ. Cirrus CS43198 – король портативок, в iFi та Shanling, нейтральний з низьким споживанням (ek.ua). У портативах: FiiO KA5 з dual CS43198, для Android Hi-Res.
У промисловості: Texas Instruments DAC8568 для PLC, 16-біт/100 кС/с. Ці звірі роблять цифровий світ реальним, і з роками стають розумнішими – з AI-корекцією нелінійностей.
